Λεπτομέρειες:
|
| Εμπορικό σήμα προϊόντων: | WORLDIA | Οικογένεια προϊόντων: | ManaNova |
|---|---|---|---|
| Αριθμό μοντέλου: | Γ-CCGW 09T304 | Υλικό: | PCD+Carbide |
| Βαθμός PCD: | MND10 | Τύποι ακρών: | Διακόπτης τσιπ |
| Άκρες: | 1N | Κατεργασία: | Λήξη |
| Επισημαίνω: | Ένθετα κοπής MND10 PCD,ένθετα κοπής γ-CCGW09T304 PCD,ένθετα PCD με το διακόπτη τσιπ |
||

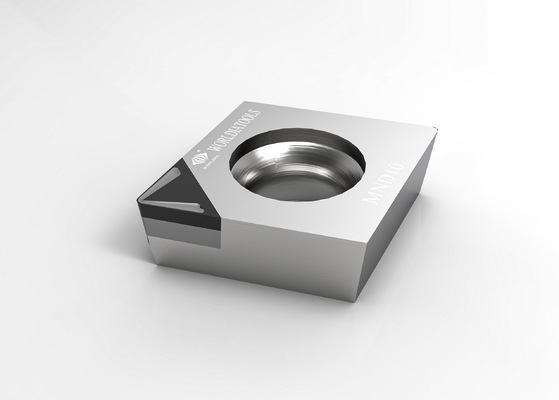

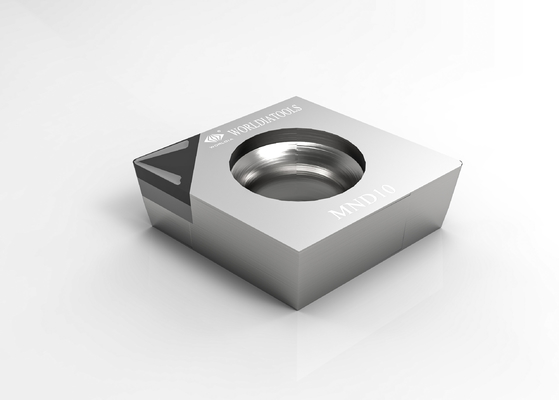

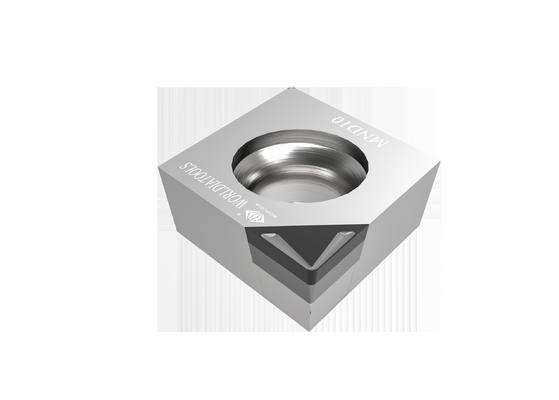

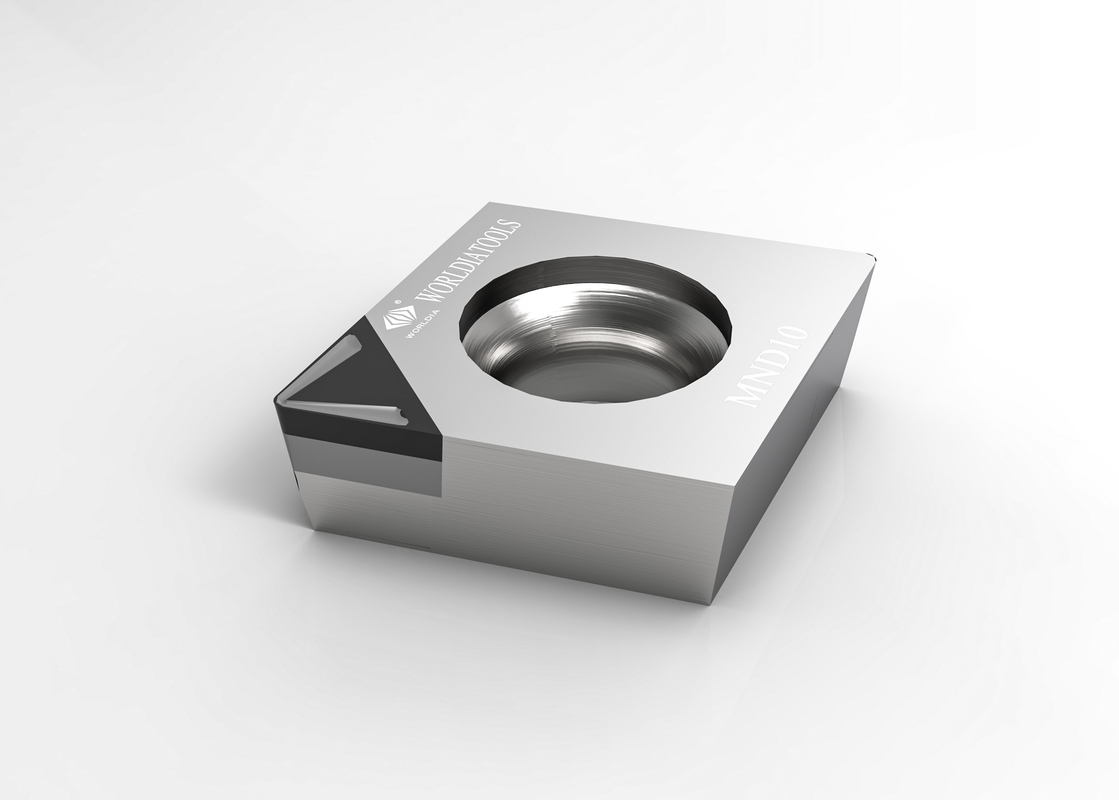

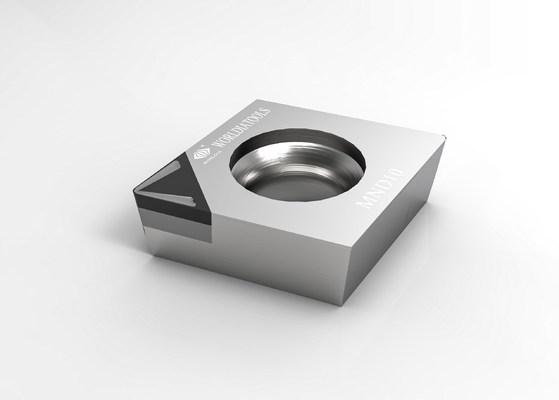

C-CCGW 09T304 Standard Carbide Turning PCD cutting insert για μη σιδηρούχα υλικά
Περιγραφή:
Το "ManaNova" είναι μια υπο-μάρκα της Worldia, που εστιάζει στη σειρά υψηλών προδιαγραφών.
Το ManaNova είναι μια ιδέα που στέκεται στην άποψη των τελικών χρηστών, επιλέγουμε αυστηρά υλικά PCD και PCBN
για να παρέχει το καθολικό αποτέλεσμα κοπής.
Η MANANOVA χρησιμοποιεί "Εύκολη επιλογή και γρήγορη παράδοση" ως τη δυνατότητα, η οποία σκοπεύει να προσφέρει γρήγορη και αποτελεσματική
υπηρεσία για εγχώριους και ξένους πελάτες για να καλύψουν τη ζήτηση τους για τυποποιημένα και καθολικά εργαλεία.
Πλεονεκτήματα:
Το ένθετο PCD Worldia διακρίνεται για υψηλή σκληρότητα, υψηλή αντοχή σε θλίψη,
μεγάλη θερμική αγωγιμότητα και καλή αντοχή στη φθορά.
Λειτουργεί με υψηλή ακρίβεια επεξεργασίας και μεγάλη απόδοση σε υψηλή ταχύτητα.
Το ένθετο PCD με θραύση τσιπ έχει εξαιρετικό σπάσιμο τσιπς στην τελική κατεργασία
Υλικό:
Τα εργαλεία με υλικά κοπής πολυκρυσταλλικού διαμαντιού (PCD) μπορούν να μειώσουν σημαντικά το κόστος εργαλείων σας,
Τα εργαλεία PCD είναι ιδανικά για χρήση με μη σιδηρούχα μέταλλα, όπως αλουμίνιο, ψευδάργυρο και κράματα μαγνησίου,
Σύνθετα GRP, πλαστικά ενισχυμένα με ανθρακονήματα, «πράσινο» καρβίδιο και κεραμικά καθώς και όλα τα λειαντικά υλικά.
Εφαρμογή:
| MND10 | Εφαρμόζεται στην κοπή μη σιδηρούχων υλικών όπως κράματα αλουμινίου κ.λπ. |
Κύρια προϊόντα:
Το ένθετο PCD είναι κατάλληλο για τραχιά και φινιρισμένη κατεργασία κράματος αλουμινίου και άλλων μη σιδηρούχων μετάλλων.
Ένθετο PCBN 7υλικό/ 1 τύπου, γενικής χρήσης για σκληρυμένο χάλυβα, χυτοσίδηρο, όλκιμο σίδηρο και μεταλλουργία σκόνης.
Πλεονεκτήματα:
· Παγκόσμιος
· Εύκολη επιλογή
· Γρηγορη διανομή
Προσδιορισμός:
| CCGW | Διαστάσεις | Βαθμός | ||||||
| Κωδικός ANSI | Κωδικός ISO | Συμβουλές | IC mm |
μικρό mm |
R mm |
Φd mm |
LE mm |
MND 10 |
| CCGW 21.50.5 | CCGW 060202 | 1Ν | 6.35 | 2.38 | 0.2 | 2.8 | 2.5 | √ |
| CCGW 21.51 | CCGW 060204 | 1Ν | 6.35 | 2.38 | 0.4 | 2.8 | 2.5 | √ |
| CCGW 32.50.5 | CCGW 09T302 | 1Ν | 9.525 | 3,97 | 0.2 | 4.4 | 2.5 | √ |
| CCGW 32,51 | CCGW 09T304 | 1Ν | 9.525 | 3,97 | 0.4 | 4.4 | 2.5 | √ |
| CCGW 32,52 | CCGW 09T308 | 1Ν | 9.525 | 3,97 | 0,8 | 4.4 | 2.5 | √ |
| C-CCGW 21.50.5 | C-CCGW 060202 | 1Ν | 6.35 | 2.38 | 0.2 | 2.8 | 2.5 | √ |
| C-CCGW 32,51 | C-CCGW 09T304 | 1Ν | 9.525 | 3,97 | 0.4 | 4.4 | 2.5 | √ |
| F-CCGW 21,51 | F-CCGW 060204 | 2Ν | 6.35 | 2.38 | 0.4 | 2.8 | 6.4 | √ |
Σύσταση:
| Πρόταση ρυθμού ροής | ||||||
| Ακτίνα μύτης (mm) | Ρα εμ | |||||
| 0.2 | 0.4 | 0,8 | 1.6 | 3.2 | 6.4 | |
| Ρυθμός τροφοδοσίας f (mm/στροφές)≤ | ||||||
| 0.2 | 0,028 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 |
| 0.4 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 |
| 0,8 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 |
| 1.2 | 0,069 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 |
| 1.6 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 | 0,453 |
| 2.4 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 | 0,554 |
