Λεπτομέρειες:
|
| Ονομασία: | Μηχανές κοπής με φρεσκάρισμα οστρακοειδών FMP-BE - Λεπτή πίσσα | Εσωτερικό ψυκτικό μέσο: | - Ναι, ναι. |
|---|---|---|---|
| Πλεονεκτήματα: | Σε αποθέματα και γρήγορη παράδοση | Υλικό κοπής: | PCD/PCBN |
| Τύπος: | ISO, INCH | Μέγιστο DOC/ Ap (mm): | 11 |
| Διάμετρος τυποποιημένου κοπτήρα (mm): | 40-250 | Υλικό κοπτών: | 40 - 63: Χάλυβα 80 - 250: Αλουμίνιο + Χάλυβα |
| Επισημαίνω: | 12 κοπτικές άκρες,FMP080SA27-BE12-12 Μετρητής φρεναρίσματος,PCD ISO Τεχνή κοπής κοπής |
||

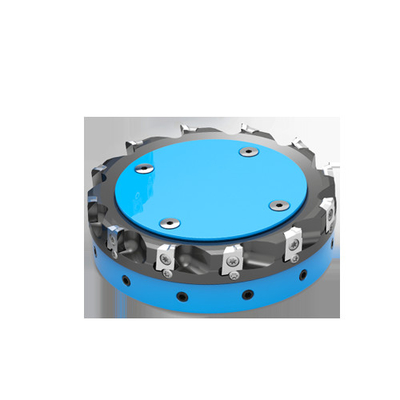

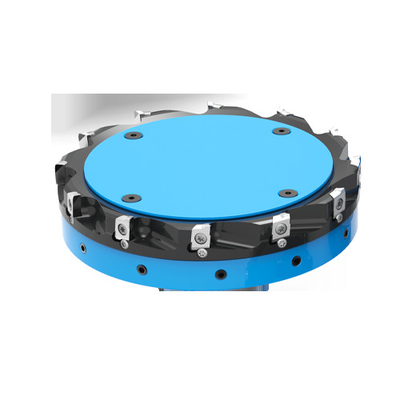

PCD ISO Face Milling cutter FMP080SA27-BE12-12 με 12 κοπτικές άκρες εργαλείο για την αποτελεσματική μηχανική επίπεδες επιφάνειες
| Προδιαγραφές | Απογραφή | D | Δ1 | D2 | Δ3 | Α | Μέγιστο όριο | Z | χιλιόγραμμο | μέγιστη στροφή ανά λεπτό | Υλικό |
| FMP040SA16-BE12-06 | 040401060013 | 40 | 16 | 36 | Επικεφαλής | 40 | 11 | 6 | 0.36 | 40000 | Χάλυβας |
| FMP050SA22-BE12-08 | 040401060005 | 50 | 22 | 45 | Επικεφαλής | 40 | 11 | 8 | 0.55 | 35100 | Χάλυβας |
| FMP063SA22-BE12-10 | 040401060006 | 63 | 22 | 45 | Επικεφαλής | 40 | 11 | 10 | 0.75 | 30200 | Χάλυβας |
| FMP080SA27-BE12-12 | 040401060007 | 80 | 27 | 50 | Επικεφαλής | 50 | 11 | 12 | 0.96 | 27500 | Χάλυβας+Αουμινίου |
| FMP100SB32-BE12-16 | 040401060008 | 100 | 32 | 70 | Επικεφαλής | 50 | 11 | 16 | 1.45 | 23800 | Χάλυβας+Αουμινίου |
| FMP125SB40-BE12-20 | 040401060009 | 125 | 40 | 90 | Επικεφαλής | 63 | 11 | 20 | 2.40 | 19100 | Χάλυβας+Αουμινίου |
| FMP160SC40-BE12-24 | 040401060010 | 160 | 40 | 115 | 66.7 | 63 | 11 | 24 | 3.00 | 1 4900 | Χάλυβας+Αουμινίου |
| FMP200SC60-BE12-30 | 040401060011 | 200 | 60 | 150 | 101.6 | 63 | 11 | 30 | 4.25 | 11 900 | Χάλυβας+Αουμινίου |
| FMP250SC60-BE12-36 | 040401060012 | 250 | 60 | 200 | 101.6 | 63 | 11 | 36 | 6.50 | 9550 | Χάλυβας+Αουμινίου |
| Τεχνουργήματα κοπής που παραδίδονται συναρμολογημένα με ανταλλακτικά, αλλά χωρίς ενσωματωμένα μέρη, δυναμικά ισορροπημένα σε G2.5 σε μονάδα 25000 στροφών ανά λεπτό: mm | |||||||||||
|

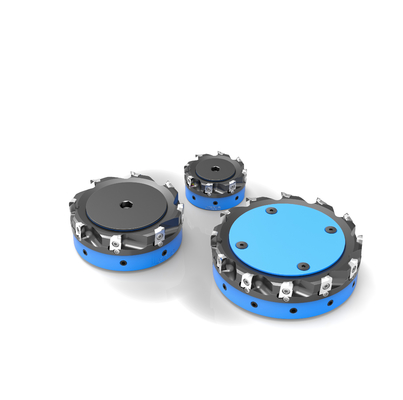

Worldia FMP-BE Τεχνουργήματα φρένασηςΟι μηχανές αυτές έχουν αναπτυχθεί για την υψηλής ταχύτητας επεξεργασία ελαφρού μετάλλου, ακόμη και σε μικρών κέντρων επεξεργασίας με σπείρες ακριβείας.απαιτήσεις για χαμηλό βάρος, χαμηλή αδράνεια και ακριβής εξισορρόπηση για να επιτραπεί η υψηλή επιτάχυνση του σπινθήρα, υψηλή αντοχή και αντοχή στην φθορά πληρούνται ταυτόχρονα.Οι κοπτήρες με διάμετρο 80 έως 160 mm μπορούν να τοποθετηθούν στον ίδιο προσαρμογέα, ενώ π.χ. το βάρος ενός κοπτήρα διαμέτρου 160 mm με προσαρμογέα BT30 δεν υπερβαίνει τα 3 kg.
|
|
1- Σύνθετο αλουμινίου/χάλυβα - Αλ κέντρο του σώματος για μείωση βάρους - Δαχτυλίδι από σκληροποιημένο χάλυβα για υψηλή ακαμψία και αντοχή στην φθορά, συνεπώς μεγαλύτερη διάρκεια ζωής του κοπτήρα σε σύγκριση με κοπτήρες με σώμα από αλουμίνιο 2. υψηλής ακρίβειας καθίσματα τσέπης εισαγωγής που διατηρούν 0,02 mm αξιακή εκτόξευση χωρίς ρύθμιση εισαγωγής 3Ως πρότυπο, κάθε τσέπη μπορεί επίσης να ρυθμιστεί σε μια αξιωτική εκτόξευση εντός εύρους 0,1 mm. 4. BEHW εισάγει είναι διαθέσιμα σε μια ποικιλία υλικών, γωνίες μολύβδου, σκούπισμα, και γωνίες σχεδιασμούς για πολλές διαφορετικές εφαρμογές στο πρόσωπο και τον ώμο φρεναρίσματος ακατέργαστη και τελειοποίηση 5- Διαχωρισμός μεταξύ της επιφάνειας τοποθέτησης της εισαγωγής και της κοπής για την προστασία της κοπής και για την απλούστευση της χρήσης επικαλυπτόμενων ή επανειλημμένων ενσωματωμάτων 6. Εισάγματα με 2 άκρες κοπής και επαναληπτική / επαναληπτική υπηρεσία για τη μείωση του κόστους εργαλείων ανά μέρος 7. Εσωτερικό ψυκτικό μέσα από το σώμα του κοπτήρα |
|
| Εισάγματα αλεύρισης με PCD με διάφορες γωνίες, σκούπιστρα και ακτίνες γωνίας για εφαρμογές αλεύρισης προσώπου και ώμου με μεγαλύτερο βάθος κοπής και περιεκτικότητα σε Si < 10%. | |
| Μέγεθος | ||
| Διάταξη | Β (mm) | Σ (μμ) |
| 12.2 | 9.525 | 4.76 |
| Τύπος | Διάμετρος κοπτήρα | Προδιαγραφές | Τελευταία τεχνολογία | Μέγεθος | N | |||||||||
| 25 - 40 | 40 | Συμβουλές για το κόψιμο | BS (mm) | Μέγιστη πίεση (mm) | Kr (°) | Επανάσταση (mm) | PD10E | |||||||
| Κανονικός 75° | BEHW1204EZFR1 C03CB05 | F | 1 | 1 | 4 | 75 | 一一 | HS03050 | ||||||
| V | BEHWI 204EZFR1B C03CB05 | F | 1 | 1 | 4 | 75 | 一一 | H503615 | ||||||
| Β! | Αξιολόγηση των επιπτώσεων | F | 2 | 1 | 4 | 75 | 一一 | Υγεία και υγεία | ||||||
| Καθαριστήρας 75° | V | Αξιολόγηση των επιπτώσεων της παρακολούθησης | F | 1 | 4 | 4 | 75 | 一 | HC03020 | |||||
| v | Ο αριθμός των οχημάτων που χρησιμοποιούνται για την παρακολούθηση των οχημάτων είναι ο αριθμός των οχημάτων που χρησιμοποιούνται για την παρακολούθηση των οχημάτων. | F | 1 | 4 | 4 | 75 | 一 | HC07955 | ||||||
| V | BEHW1204EZFR2-WG C03CB05 | F | 2 | 4 | 4 | 75 | 一 | Υγεία | ||||||
| Στροφή 75° | V | BEHW1204EZFR1-PT R04CB05 |
F | 1 | 一 | 4 | 75 | 0.4 | Ειδικά για την κατασκευή οχημάτων | |||||
| v | Αξιολόγηση των επιβατών και των επιβατών R04CB05 |
F | 1 | 一 | 4 | 75 | 0.4 | HC03861 | ||||||
| V | BEHW1204EZFR2-PT R04CB05 |
F | 2 | 一 | 4 | 75 | 0.4 | HC01106 | ||||||
| Παγκόσμιο 90° | V | Αξιολόγηση των επιβατών και των επιβατών | F | 1 | 1.5 | 4 | 90 | 0.4 | HC02033 | |||||
| V | Αξιολόγηση των επιβατών και των επιβατών R04CB05 |
F | 1 | 1.5 | 4 | 90 | 0.4 | Ο | ||||||
| Αξιολόγηση των επιβατών και των επιβατών R04CB05 |
F | 1 | 1.5 | 4 | 90 | 0.4 | Υγεία και υγεία | |||||||
| V | BEHW1204PZFR2-UW R04CB05 |
F | 2 | 1.5 | 4 | 90 | 0.4 | Υγεία και υγεία | ||||||
| Όλο το μήκος 90° Εγώ... |
Αξιολόγηση των επιβατών | F | 1 | 1.5 | 11 | 90 | 0.4 | Υγεία και υγεία | ||||||
| V | Αξιολόγηση των επιβατών και των επιβατών | F | 1 | 1.5 | 11 | 90 | 0.4 | Ο | ||||||
| v | Αξιολόγηση των επιπτώσεων | F | 1 | 1.5 | 11 | 90 | 0.4 | HC03161 | ||||||
| Κωδικός απογραφής | Χρόνος παράδοσης | |
| Σε αποθέματα, MANANOVA | μέγιστο 1 εβδομάδα | |
| Ο | Ελαστικές, κατασκευασμένες κατά παραγγελία | Περίπου 5 εβδομάδες |
| Γ | Προσαρμοσμένο, κατασκευασμένο για παραγγελία | Περίπου 8 εβδομάδες |
|
Εργαλείο: Ενσωματωμένη θερμική βαλβίδα Στρίψιμο: μονό στρίψιμο Μέγιστη ταχύτητα: 16000RPM Διάτακτη: BT40 Εκτέλεση επιφάνειας: Ra0.8 |
|
Εργασιακό κομμάτι: θάλαμος μπαταρίας Στρίψιμο: μονό στρίψιμο Μέγιστη ταχύτητα: 16000RPM Διορθωτής: HSK63A |
|
Εργασιακό κομμάτι: Κύλινδρο Υλικό: κράμα αλουμινίου + γκρι χυτοσίδηρο Μέγιστη ταχύτητα:12000RPM Διορθωτής: HSK63 Τύπος επεξεργασίας: Τρίχωση επιφάνειας Χρόνος επεξεργασίας:1 |
|
Εργασιακό κομμάτι: Κύλινδρο Υλικό: HT280 Διορθωτής: HSK100 Σκληρότητα: HB200-275 Επεξεργασία: επιφάνεια κάτω Τύπος επεξεργασίας: Τρίχωμα Χρόνος επεξεργασίας:1 Εκτέλεση επιφάνειας: Ra3.2 |
| Συμβουλευτική τεχνολογίας και σχεδιασμός εργαλείων προσαρμογής | Μετά από προσεκτική μελέτη των απαιτήσεών σας, οι μηχανικοί μας προτείνουν την πιο αποτελεσματική Αν χρειαστεί, σχεδιάστε εργαλεία ακριβώς σύμφωνα με τις ανάγκες σας. |
| Συγκρότηση και ρύθμιση εργαλείων | Αν ζητηθεί, συναρμολογούμε τα κοπτήρες με ριζάκια και τα ρυθμίζουμε πριν από την παράδοση |
| Εισαγωγή Επανατύπωσης και Επανατύπωσης | Προσφέρουμε επαναχρησιμοποίηση στο ίδιο μέγεθος ενσωμάτωσης υποκαλύπτοντας σε ελκυστικές συνθήκες |
