Λεπτομέρειες:
|
| Αριθμό μοντέλου: | TPGT 110304 | Άκρες: | 1N |
|---|---|---|---|
| Επίστρωμα: | Χωρίς επίστρωση | Εμπορικό σήμα προϊόντων: | WORLDIA |
| Οικογένεια προϊόντων: | ManaNova | Όνομα: | Τυποποιημένο ένθετο PCD |
| Υλικό: | PCD+Carbide | Βαθμός PCD: | MND10 |
| Εφαρμογή: | Για την κατεργασία των μη σιδηρούχων υλικών | ||
| Επισημαίνω: | Ένθετα κοπής TPGT PCD,Ένθετα κοπής WORLDIA PCD,Ένθετα καρβιδίου TPGT για την κοπή μετάλλων |
||

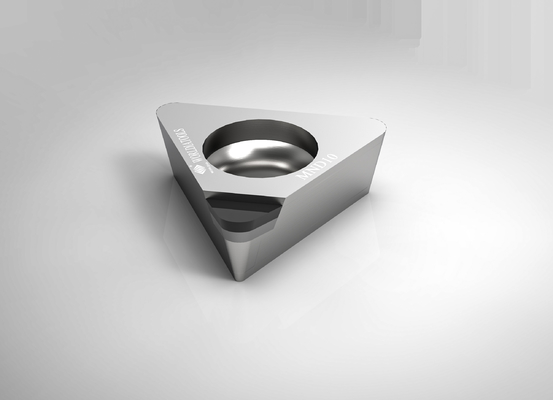

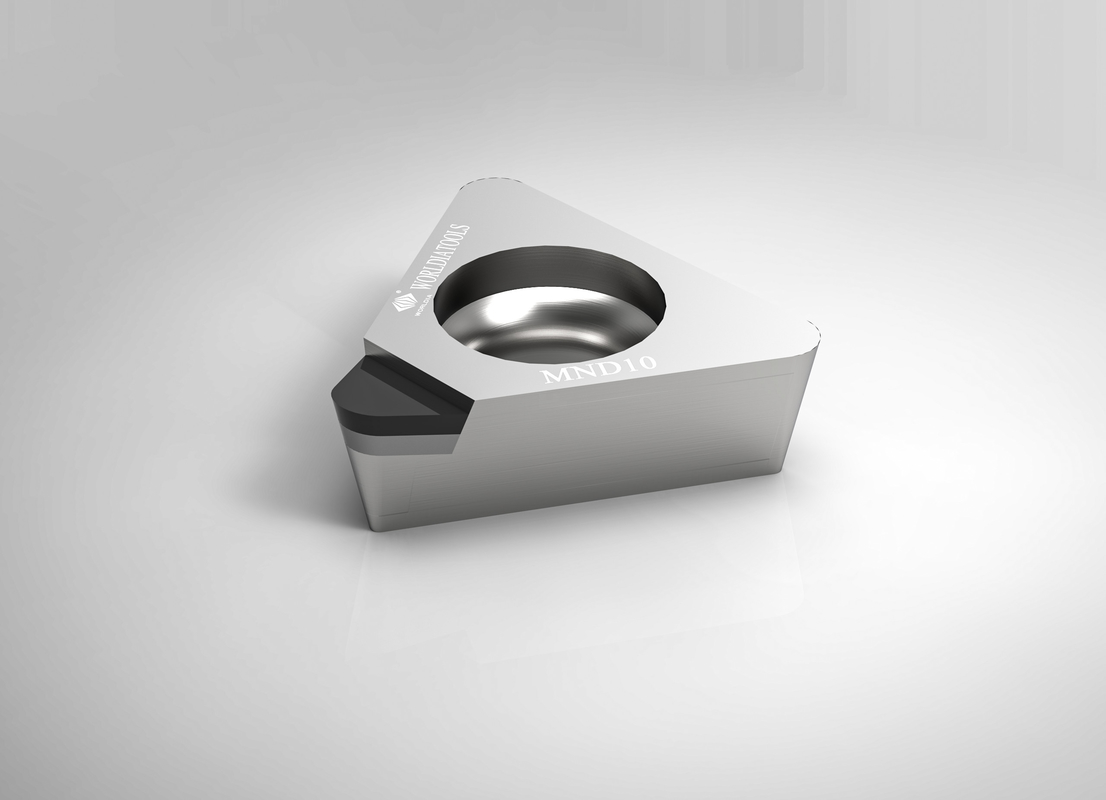

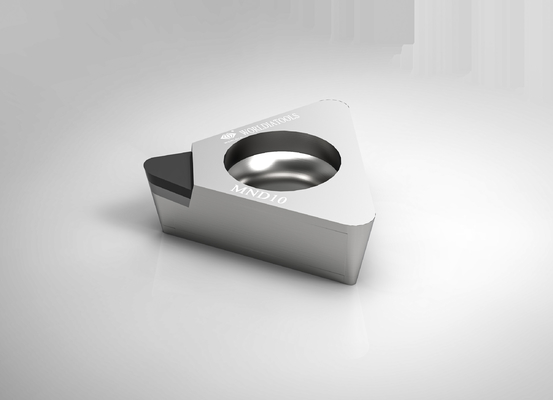

TPGT 110304 τυποποιημένο ένθετο κοπής ενθέτων PCD στροφής καρβιδίου για τα μη σιδηρούχα υλικά
Σαν τυποποιημένη τέμνουσα σειρά εργαλείων υψηλών σημείων, MANANOVA πραγματοποιεί ολόκληρη τη διαδικασία της ποιότητας
διαχείριση από τις πρώτες ύλες, με τον περίπλοκο εξοπλισμό δοκιμής παραγωγής, επαγγελματίας και
πεπειραμένη ομάδα Ε&Α και παραγωγής, και επαγγελματικές τεχνικές υπηρεσίες, έτσι ώστε κάθε χρήστης μπορεί
συνεχίστε να δοκιμάζετε τα τέμνοντα πλεονεκτήματα εργαλείων Worldia.
Περιγραφή:
Το ManaNova, ένα υπο--εμπορικό σήμα Worldia, τοποθετείται ως τυποποιημένη σειρά υψηλών σημείων.
Για να ικανοποιήσουμε τις ανάγκες των πελατών ως στόχο, επιλέγουμε αυστηρά τα υλικά PCD/PCBN για να παρέχουμε ένα καθολικό,
σταύλος, και αποδοτική τέμνουσα επίδραση.
Κύρια προϊόντα:
Η σειρά ManaNova Worldia καλύπτει 7 υψηλής ποιότητας CBN βαθμούς για την επεξεργασία του χάλυβα,
ο χυτοσίδηρος, και η μεταλλουργία σκονών, οι διαθέσιμοι βαθμοί είναι MHN10C, MHN20C, MHN30C,
MKN10, MKN20, MSN10, MSN20.
Ένθετο PCBN: 7materials/1 τύπος, καθολικός για το χάλυβα, το χυτοσίδηρο, τον όλκιμο σίδηρο, και τη μεταλλουργία σκονών.
Ένθετο PCD: Παροχή της σταθερής, καθολικής, υψηλής αποδοτικής τέμνουσας επίδρασης.
Το ένθετο PCD είναι κατάλληλο για τραχύ και τελειώνει την κατεργασία του κράματος αργιλίου και άλλων υλικών αμέταλλων.
Πλεονεκτήματα:
· Καθολικός
· Εύκολη επιλογή
· Γρήγορη παράδοση
Εφαρμογή:
| MND10 | Κατάλληλος για την κοπή των μη σιδηρούχων υλικών όπως τα κράματα αργιλίου, κ.λπ. |
| Τα εργαλεία PCD περιορίζονται στα μη σιδηρούχα υλικά, όπως το αργίλιο υψηλός-πυριτίου, τα σύνθετα μητρών μετάλλων (MMC), και τα ενισχυμένα ίνα πλαστικά άνθρακα (CFRP). PCD με το ψυκτικό μέσο πλημμυρών μπορεί επίσης να χρησιμοποιηθεί στις εφαρμογές έξοχος-λήξης τιτανίου. |
|
| ·Αργίλιο και κράματα αργιλίου | |
| ·Χαλκός, ορείχαλκος, και κράματα χαλκού | |
| ·Κράματα ψευδάργυρου και μαγνήσιου | |
| ·Ίνα άνθρακα | |
| ·Εποξικές ρητίνες | |
| ·Πλαστικά | |
| ·Σύνθετα φίμπεργκλας | |
| ·Από γραφίτη σύνθετα |
Προδιαγραφή:
| Γωνία | Διαστάσεις | Βαθμός | ||||||
| Κώδικας Ansi | Κώδικας του ISO | Άκρες | Ολοκληρωμένο κύκλωμα χιλ. |
S χιλ. |
Ρ χιλ. |
Φd χιλ. |
LE χιλ. |
MND 10 |
| TPGT 22.50.5 | TPGT 110302 | 1N | 6.35 | 3.18 | 0,2 | 3.3 | 2.5 | √ |
| TPGT 22,51 | TPGT 110304 | 1N | 6.35 | 3.18 | 0,4 | 3.3 | 2.5 | √ |
| TPGT 22,52 | TPGT 110308 | 1N | 6.35 | 3.18 | 0,8 | 3.3 | 2.5 | √ |
| TPGT 330,5 | TPGT 160402 | 1N | 9,525 | 4.76 | 0,2 | 4.4 | 2.5 | √ |
| TPGT 331 | TPGT 160404 | 1N | 9,525 | 4.76 | 0,2 | 4.4 | 2.5 | √ |
| Σύσταση ποσοστού τροφών | ||||||
| Ακτίνα μύτης (χιλ.) | RA um | |||||
| 0,2 | 0,4 | 0,8 | 1.6 | 3.2 | 6.4 | |
| Ποσοστό τροφών φ (mm/rev) ≤ | ||||||
| 0,2 | 0,028 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 |
| 0,4 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 |
| 0,8 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 |
| 1.2 | 0,069 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 |
| 1.6 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 | 0,453 |
| 2.4 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 | 0,554 |
