Λεπτομέρειες:
|
| Εμπορικό σήμα προϊόντων: | WORLDIA | Οικογένεια προϊόντων: | ManaNova |
|---|---|---|---|
| Όνομα προϊόντων: | PCD τυποποιημένο CuttingInserts | Αριθμό μοντέλου: | TCGW 110302 |
| Χρήση: | Γυρίζοντας εργαλεία | Υλικό: | PCD+Carbide |
| Βαθμός PCD: | MND10 | Εφαρμογή: | Κατεργασία των μη σιδηρούχων υλικών |
| Επισημαίνω: | Ένθετα κοπής PCD TCGW,Ένθετα κοπής PCD ManaNova,Ένθετα τόρνευσης πολυκρυσταλλικού διαμαντιού CNC |
||

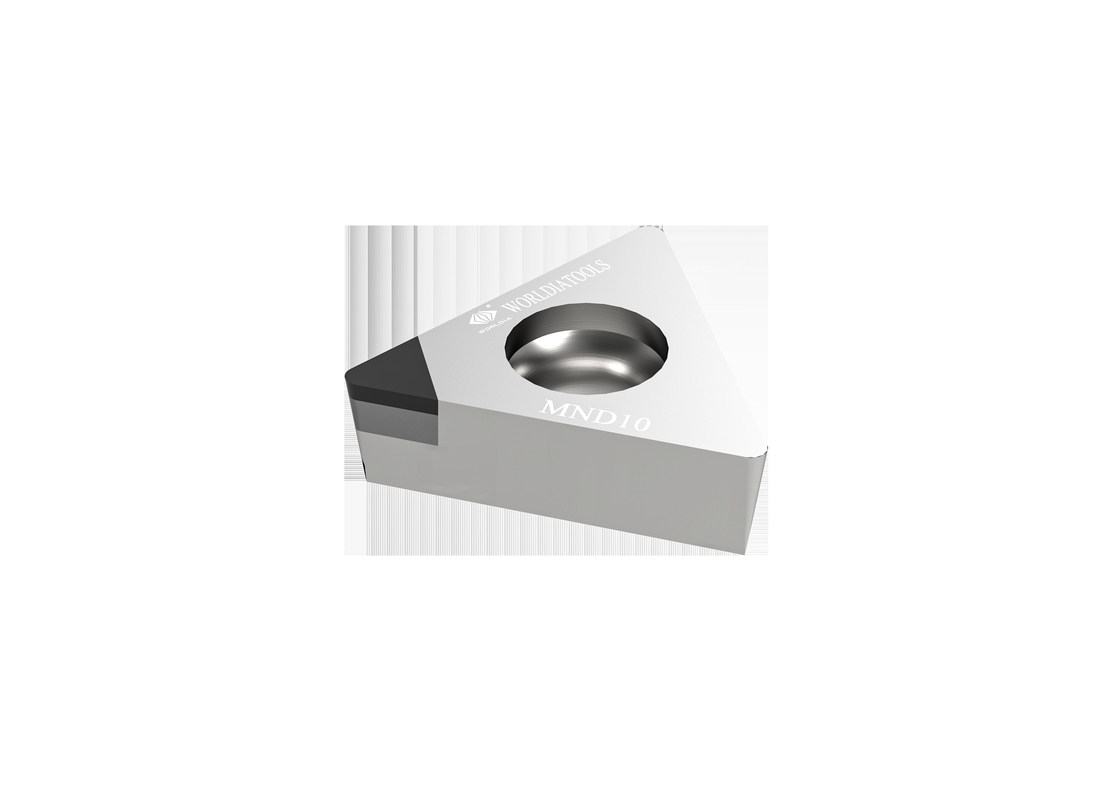

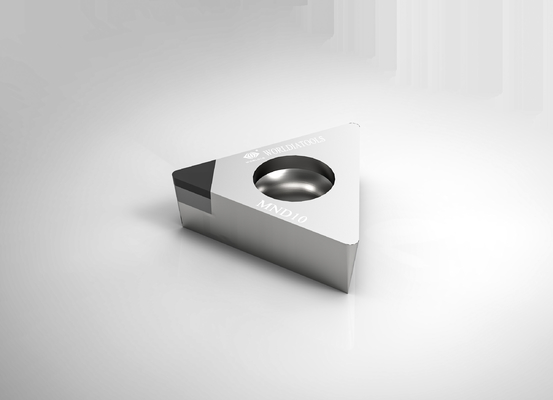

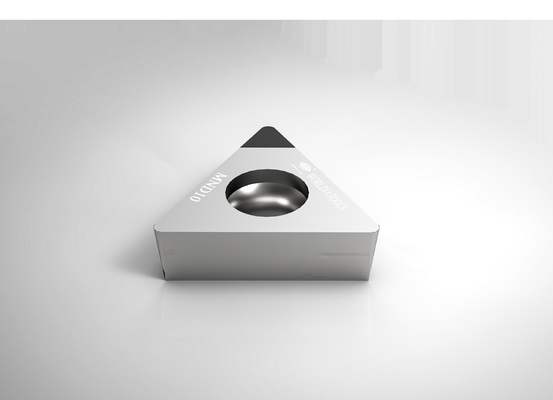

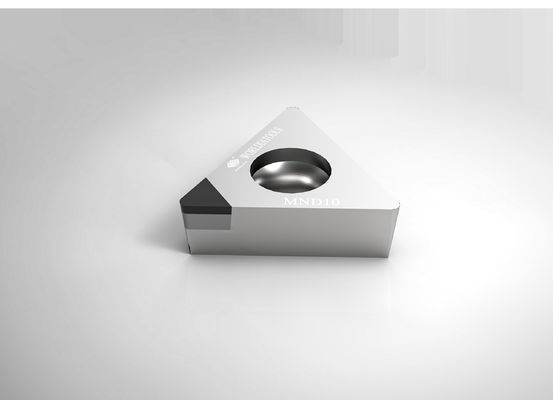

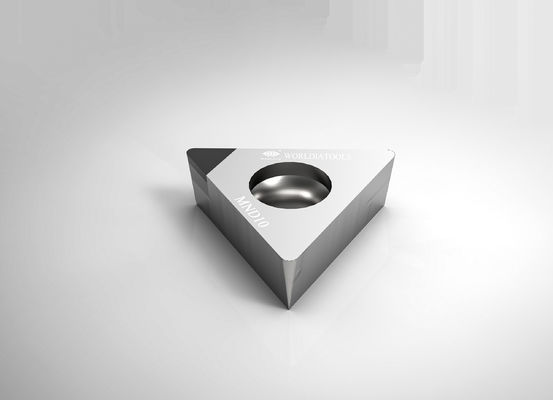

TCGW090204 Τυπικό ένθετο περιστρεφόμενου καρβιδίου Ένθετο κοπής PCD για μη σιδηρούχα υλικά
Στον κατασκευαστικό κόσμοια, οι αλλαγές μας ωθούν να προωθήσουμε τα προϊόντα και τις υπηρεσίες μας.
Είμαστε αφοσιωμένοι στο να σας παρέχουμε εργαλεία κοπής και λύσεις που ταιριάζουν με τις φιλοδοξίες της εταιρείας σας.
Θέλουμε να μεγαλώσουμε μαζί σας.
Περιγραφή:
Το "ManaNova" είναι μια υπο-μάρκα της Worldia, που εστιάζει στη σειρά υψηλών προδιαγραφών.
Το ManaNova είναι μια ιδέα που βρίσκεται στην άποψη των τελικών χρηστών, εμείς επιλέγουμε αυστηρά
Υλικά PCD και PCBN για να παρέχουν το καθολικό αποτέλεσμα κοπής.
Η εύκολη επιλογή και η γρήγορη παράδοση είναι το χαρακτηριστικό τουManaNova.
Κύρια προϊόντα:
Πολυκρυσταλλικό Διαμάντι (PCD)
1. Μειώστε σημαντικά το κόστος εργαλείων σας
2. Για κατεργασία μη σιδηρούχων μετάλλων
Το ένθετο PCD είναι κατάλληλο για τραχιά και φινιρισμένη κατεργασία κράματος αλουμινίου και άλλων μη μεταλλικών υλικών.
Πολυκρυσταλλικό κυβικό νιτρίδιο βορίου (CBN)
1. Με εξαιρετική θερμή σκληρότητα
2.Καλή σκληρότητα και αντοχή σε θερμικό σοκ.
3. Για σκληρυμένο χάλυβα, χυτοσίδηρο, πυροσυσσωματωμένο σίδερο καθώς και για κατεργασία εξαρτημάτων μεταλλουργίας σκόνης
Το ένθετο PCBN είναι κατάλληλο για κατεργασία σκληρυμένου χάλυβα, γκρίζου χυτοσιδήρου, όλκιμου σιδήρου και μεταλλουργίας σκόνης.
Πλεονεκτήματα:
·Υψηλή ποιότητα
·Χαμηλό κόστος
·Εργοστασιακή άμεση προμήθεια
Υπηρεσία:
· Υπηρεσία ηλεκτρονικού καταστήματος
· Υποστήριξη τοπικού διανομέα
· Τεχνική υποστήριξη
Εφαρμογή:
| MND10 | Κατάλληλο για την κοπή μη σιδηρούχων υλικών όπως κράματα αλουμινίου κ.λπ. |
| Τα εργαλεία PCD περιορίζονται σε μη σιδηρούχα υλικά, όπως αλουμίνιο υψηλής περιεκτικότητας σε πυρίτιο, σύνθετα υλικά μεταλλικής μήτρας (MMC) και πλαστικά ενισχυμένα με ίνες άνθρακα (CFRP). Το PCD με ψυκτικό υγρό πλημμύρας μπορεί επίσης να χρησιμοποιηθεί σε εφαρμογές υπερ-τελικής επεξεργασίας τιτανίου. |
|
| ·Αλουμίνιο και κράματα αλουμινίου | |
| ·Κράματα χαλκού, ορείχαλκου και μπρούτζου | |
| ·Κράματα ψευδάργυρου και μαγνησίου | |
| ·Ινα άνθρακα | |
| ·Εποξειδικές ρητίνες | |
| ·Πλαστικά είδη | |
| ·Σύνθετα υαλοβάμβακα | |
| ·Σύνθετα γραφίτη |
Προσδιορισμός:
| Γωνία | Διαστάσεις | Βαθμός | ||||||
| Κωδικός ANSI | Κωδικός ISO | Συμβουλές | IC mm |
μικρό mm |
R mm |
Φd mm |
LE mm |
MND 10 |
| TCGW 1.81.50.5 | TCGW 090202 | 1Ν | 5.56 | 2.38 | 0.2 | 2.4 | 2.5 | √ |
| TCGW 1.81.51 | TCGW 090204 | 1Ν | 5.56 | 2.38 | 0.4 | 2.4 | 2.5 | √ |
| TCGW 220,5 | TCGW 110302 | 1Ν | 6.35 | 3.18 | 0.2 | 2.8 | 2.5 | √ |
| TCGW 221 | TCGW 110304 | 1Ν | 6.35 | 3.18 | 0.4 | 2.8 | 2.5 | √ |
| TCGW 222 | TCGW 110308 | 1Ν | 6.35 | 3.18 | 0,8 | 2.8 | 2.5 | √ |
| TCGW 32,51 | TCGW 16T304 | 1Ν | 9.525 | 3,97 | 0.4 | 4.4 | 2.5 | √ |
| TCGW 32,52 | TCGW 16T308 | 1Ν | 9.525 | 3,97 | 0,8 | 4.4 | 2.5 | √ |
| L-TCGW 32.50.5 | L-TCGW 16T302 | 2Ν | 9.525 | 3,97 | 0.2 | 4.4 | 16.2 | √ |
| L-TCGW 32,51 | L-TCGW 16T304 | 2Ν | 9.525 | 3,97 | 0.4 | 4.4 | 15.9 | √ |
| L-TCGW 32,52 | L-TCGW 16T308 | 2Ν | 9.525 | 3,97 | 0,8 | 4.4 | 15.3 | √ |
| F-VBGW 1.81.51 | F-VBGW 090204 | 3Ν | 5.56 | 2.38 | 0.4 | 2.4 | 9 | √ |
| Πρόταση ρυθμού ροής | ||||||
| Ακτίνα μύτης (mm) | Ρα εμ | |||||
| 0.2 | 0.4 | 0,8 | 1.6 | 3.2 | 6.4 | |
| Ρυθμός τροφοδοσίας f (mm/στροφές)≤ | ||||||
| 0.2 | 0,028 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 |
| 0.4 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 |
| 0,8 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 |
| 1.2 | 0,069 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 |
| 1.6 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 | 0,453 |
| 2.4 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 | 0,554 |
