Λεπτομέρειες:
|
| Εμπορικό σήμα προϊόντων: | WORLDIA | Οικογένεια προϊόντων: | ManaNova |
|---|---|---|---|
| Αριθμό μοντέλου: | TCGW 090204 | Χρήση: | Γυρίζοντας εργαλεία |
| Υλικό: | PCD+Carbide | Βαθμός PCD: | MND10 |
| Επίστρωμα: | Χωρίς επίστρωση | Εφαρμογή: | Κατεργασία των μη σιδηρούχων υλικών |
| Επισημαίνω: | Ένθετα κοπής καρβιδίου MND10 PCD,Ένθετα κοπής καρβιδίου TCGW,Ένθετα καρβιδίου TCGW για το ανοξείδωτο |
||

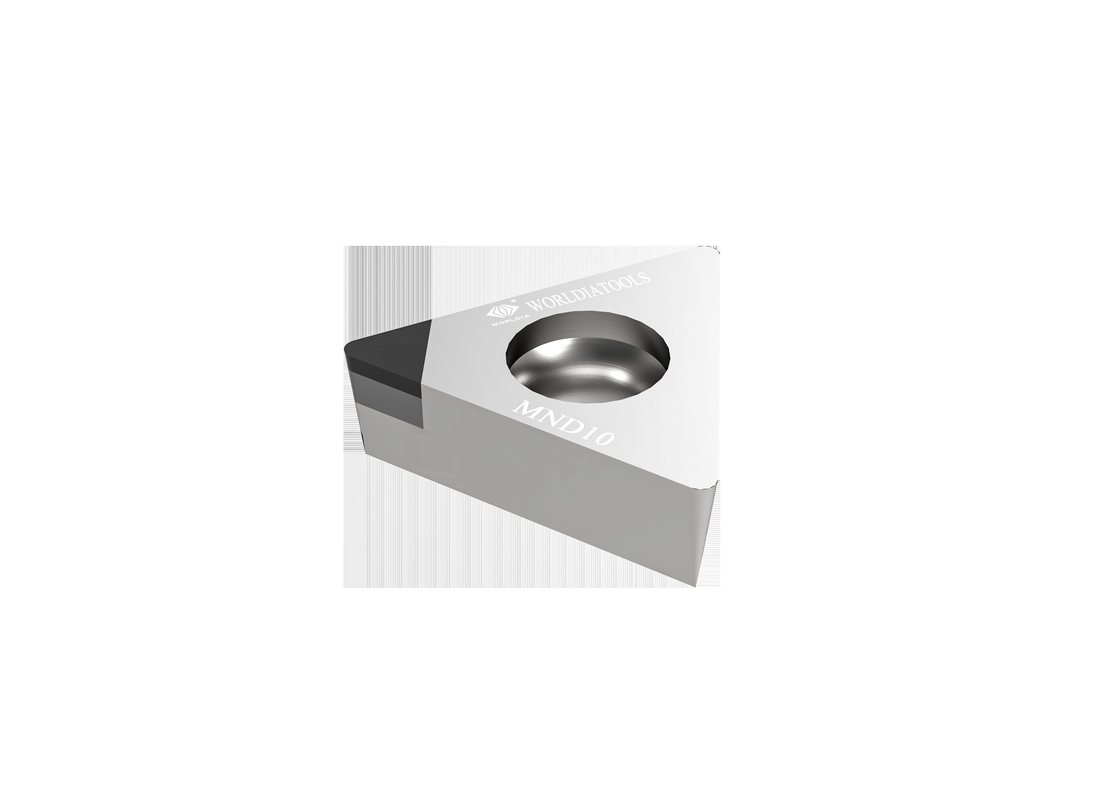

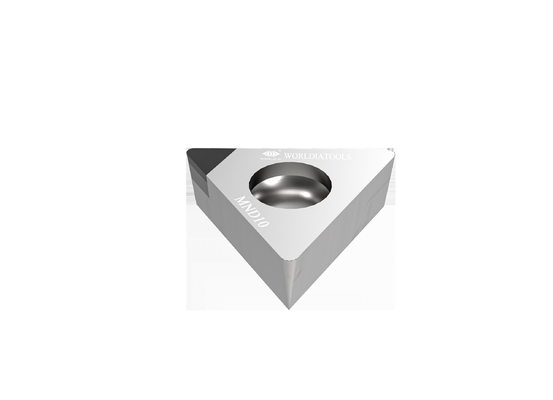

TCGW090204 Τυπικό ένθετο περιστρεφόμενου καρβιδίου Ένθετο κοπής PCD για μη σιδηρούχα υλικά
Περιγραφή:
Το "ManaNova" είναι μια υπο-μάρκα της Worldia, που εστιάζει σε σειρές προτύπων υψηλών προδιαγραφών.
Για να ικανοποιήσουμε τις ανάγκες των πελατών ως στόχο, επιλέγουμε αυστηρά υλικά PCD/PCBN για να παρέχουμε ένα καθολικό,
σταθερό και αποτελεσματικό αποτέλεσμα κοπής.
Η εύκολη επιλογή και η γρήγορη παράδοση είναι το χαρακτηριστικό τουManaNova.
Η MANANOVA χρησιμοποιεί την "Εύκολη επιλογή και γρήγορη παράδοση" ως τη δυνατότητα, η οποία σκοπεύει να παρέχει γρήγορη και
αποτελεσματική εξυπηρέτηση για εγχώριους και ξένους πελάτες για την κάλυψη της ζήτησης τους για τυποποιημένα και
καθολικά εργαλεία.
Κύρια προϊόντα:
Κατασκευάζουμε Εργαλεία PCD με προηγμένα μηχανήματα επεξεργασίας και ελέγχουμε την ποιότητα του προϊόντος
από την αρχή που διατηρεί τα εργαλεία PCD με υψηλή ακρίβεια και καλή ποιότητα με συνέπεια.
Το ένθετο PCD είναι κατάλληλο για τραχιά και φινιρισμένη κατεργασία κράματος αλουμινίου και άλλων μη μεταλλικών υλικών.
Κατασκευάζουμε εργαλεία CBN με κορυφαία μηχανή κοπής 5 αξόνων και αυτοσχεδιασμένη ηλεκτρική σκούπα
φούρνος συγκόλλησης που διατηρεί τα εργαλεία CBN με υψηλή ακρίβεια και αντοχή συγκόλλησης.
Το ένθετο PCBN είναι κατάλληλο για κατεργασία σκληρυμένου χάλυβα, γκρίζου χυτοσιδήρου, όλκιμου σιδήρου και μεταλλουργίας σκόνης.
Πλεονεκτήματα:
·Υψηλή ποιότητα
·Χαμηλό κόστος
·Εργοστασιακή άμεση προμήθεια
Εφαρμογή:
| MND10 | Εφαρμόζεται στην κοπή μη σιδηρούχων υλικών όπως κράματα αλουμινίου κ.λπ. |
| Τα εργαλεία PCD περιορίζονται σε μη σιδηρούχα υλικά, όπως αλουμίνιο υψηλής περιεκτικότητας σε πυρίτιο, σύνθετα υλικά μεταλλικής μήτρας (MMC) και πλαστικά ενισχυμένα με ίνες άνθρακα (CFRP). Το PCD με ψυκτικό υγρό πλημμύρας μπορεί επίσης να χρησιμοποιηθεί σε εφαρμογές υπερ-τελικής επεξεργασίας τιτανίου. |
|
| ·Αλουμίνιο και κράματα αλουμινίου | |
| ·Κράματα χαλκού, ορείχαλκου και μπρούτζου | |
| ·Κράματα ψευδάργυρου και μαγνησίου | |
| ·Ινα άνθρακα | |
| ·Εποξειδικές ρητίνες | |
| ·Πλαστικά είδη | |
| ·Σύνθετα υαλοβάμβακα | |
| ·Σύνθετα γραφίτη |
Προσδιορισμός:
| Γωνία | Διαστάσεις | Βαθμός | ||||||
| Κωδικός ANSI | Κωδικός ISO | Συμβουλές | IC mm |
μικρό mm |
R mm |
Φd mm |
LE mm |
MND 10 |
| TCGW 1.81.50.5 | TCGW 090202 | 1Ν | 5.56 | 2.38 | 0.2 | 2.4 | 2.5 | √ |
| TCGW 1.81.51 | TCGW 090204 | 1Ν | 5.56 | 2.38 | 0.4 | 2.4 | 2.5 | √ |
| TCGW 220,5 | TCGW 110302 | 1Ν | 6.35 | 3.18 | 0.2 | 2.8 | 2.5 | √ |
| TCGW 221 | TCGW 110304 | 1Ν | 6.35 | 3.18 | 0.4 | 2.8 | 2.5 | √ |
| TCGW 222 | TCGW 110308 | 1Ν | 6.35 | 3.18 | 0,8 | 2.8 | 2.5 | √ |
| TCGW 32,51 | TCGW 16T304 | 1Ν | 9.525 | 3,97 | 0.4 | 4.4 | 2.5 | √ |
| TCGW 32,52 | TCGW 16T308 | 1Ν | 9.525 | 3,97 | 0,8 | 4.4 | 2.5 | √ |
| L-TCGW 32.50.5 | L-TCGW 16T302 | 2Ν | 9.525 | 3,97 | 0.2 | 4.4 | 16.2 | √ |
| L-TCGW 32,51 | L-TCGW 16T304 | 2Ν | 9.525 | 3,97 | 0.4 | 4.4 | 15.9 | √ |
| L-TCGW 32,52 | L-TCGW 16T308 | 2Ν | 9.525 | 3,97 | 0,8 | 4.4 | 15.3 | √ |
| F-VBGW 1.81.51 | F-VBGW 090204 | 3Ν | 5.56 | 2.38 | 0.4 | 2.4 | 9 | √ |
| Πρόταση ρυθμού ροής | ||||||
| Ακτίνα μύτης (mm) | Ρα εμ | |||||
| 0.2 | 0.4 | 0,8 | 1.6 | 3.2 | 6.4 | |
| Ρυθμός τροφοδοσίας f (mm/στροφές)≤ | ||||||
| 0.2 | 0,028 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 |
| 0.4 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 |
| 0,8 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 |
| 1.2 | 0,069 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 |
| 1.6 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 | 0,453 |
| 2.4 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 | 0,554 |
