Λεπτομέρειες:
|
| Εμπορικό σήμα προϊόντων: | WORLDIA | Οικογένεια προϊόντων: | ManaNova |
|---|---|---|---|
| Όνομα: | Τυποποιημένο ένθετο PCD | Υλικό: | PCD+Carbide |
| Χρήση: | Turing | Βαθμός PCD: | MND10 |
| Αριθμό μοντέλου: | VCGT 160402 | Εφαρμογή: | Ταίριασμα των μη σιδηρούχων υλικών |
| Επισημαίνω: | VCGT 160402 PCD Εισαγωγή κοπής |
||

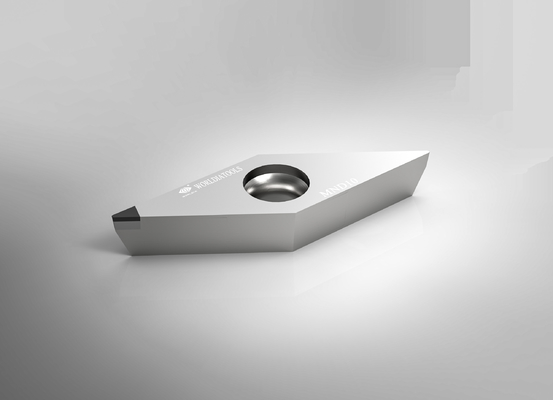

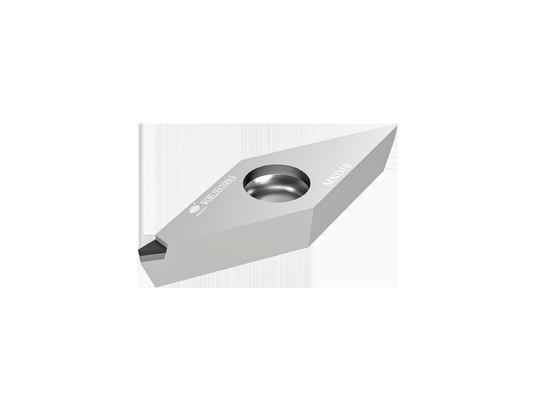

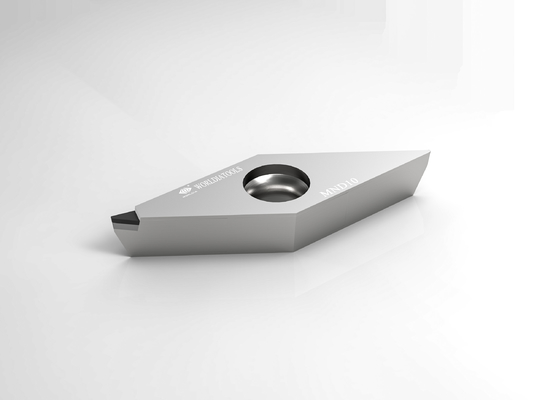

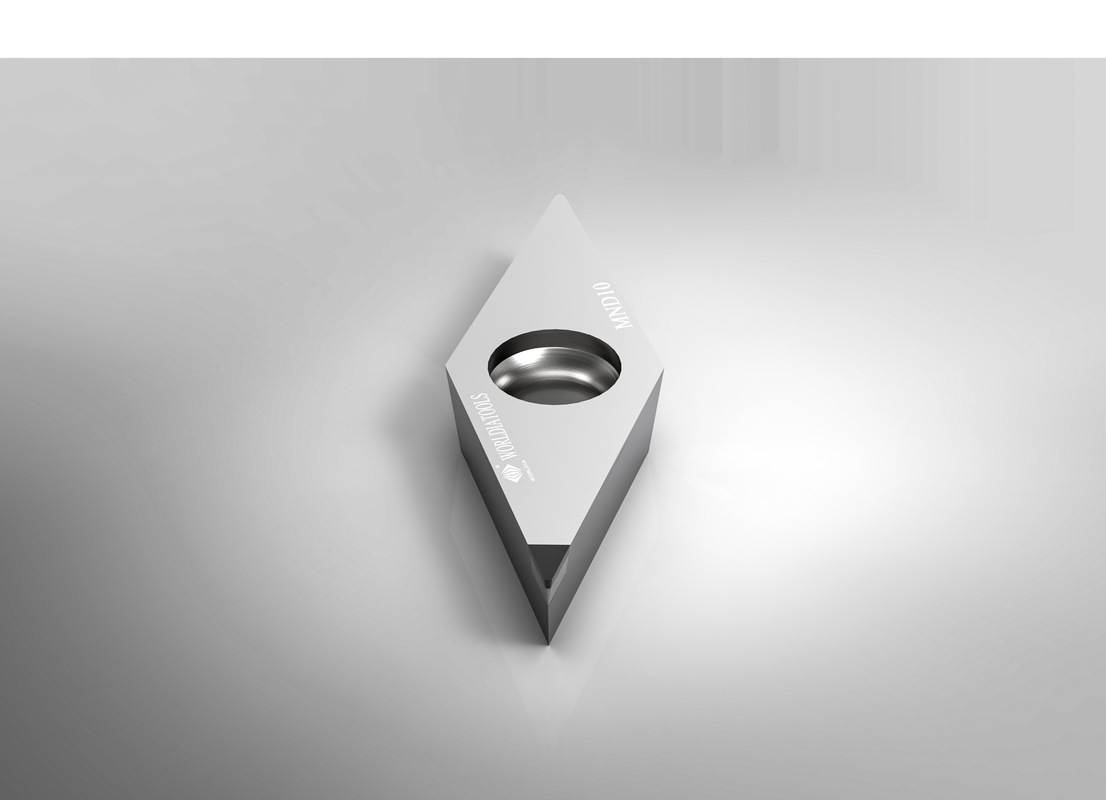

VCGT 160402 Τυπικό καρβίδιο περιστρεφόμενο ένθετο κοπής PCD για μη σιδηρούχα υλικά
Η WORLDIA δίνει ιδιαίτερη προσοχή στην κατασκευή των Standard Super Hard Cutting Tools.
Και έχουμε κάνει έναν τεράστιο αριθμό τεχνικών καινοτομιών στο σχεδιασμό και την κατασκευή
Ένθετα PCBN/PCD/CVD και σχετικά προϊόντα.
Περιγραφή:
Η ManaNova, μια υπο-μάρκα της Worldia, τοποθετείται ως μια σειρά προτύπων υψηλών προδιαγραφών.
Για να ικανοποιήσουμε τις ανάγκες των πελατών ως στόχο, επιλέγουμε αυστηρά υλικά PCD/PCBN για να παρέχουμε ένα καθολικό,
σταθερό και αποτελεσματικό αποτέλεσμα κοπής.
Η MANANOVA χρησιμοποιεί την "Εύκολη επιλογή και γρήγορη παράδοση" ως τη δυνατότητα που σκοπεύει να προσφέρει
γρήγορη και αποτελεσματική εξυπηρέτηση για εγχώριους και ξένους πελάτες για να καλύψουν τη ζήτηση τους για τυποποιημένα
και καθολικά εργαλεία.
Κύρια προϊόντα:
Το ένθετο PCBN είναι κατάλληλο για κατεργασία σκληρυμένου χάλυβα, γκρίζου χυτοσιδήρου, όλκιμου σιδήρου και μεταλλουργίας σκόνης.
«Επτά υλικά/ ένας τύπος», δηλαδή κάθε προδιαγραφή που αντιστοιχεί σε έξι υλικά
(MHN10C ,MHN20C ,MHN30C, MKN10,MKN20,MSN 10)είναι η δυνατότητα του ένθετου PCBN.
Το ένθετο PCD (υλικό MND10) είναι κατάλληλο για τραχιά και τελική κατεργασία κράματος αλουμινίου και άλλων μη μεταλλικών υλικών.
Ειδικότερα, το ένθετο θραύσης τσιπ PCD χρησιμοποιείται κυρίως για την επίλυση του προβλήματος της περιτύλιξης τσιπ κατά την επεξεργασία,
και έχει εξαιρετική απόδοση!
Πλεονεκτήματα:
·Υψηλή ποιότητα
·Χαμηλό κόστος
·Απευθείας προμήθεια από το εργοστάσιο
Εφαρμογή:
| MND10 | Εφαρμόζεται στην κοπή μη σιδηρούχων υλικών όπως κράματα αλουμινίου κ.λπ. |
| Τα εργαλεία PCD περιορίζονται σε μη σιδηρούχα υλικά, όπως αλουμίνιο υψηλής περιεκτικότητας σε πυρίτιο, σύνθετα υλικά μεταλλικής μήτρας (MMC) και πλαστικά ενισχυμένα με ίνες άνθρακα (CFRP). Το PCD με ψυκτικό υγρό πλημμύρας μπορεί επίσης να χρησιμοποιηθεί σε εφαρμογές υπερ-φινιρίσματος τιτανίου. |
|
| ·Αλουμίνιο και κράματα αλουμινίου | |
| ·Κράματα χαλκού, ορείχαλκου και μπρούτζου | |
| ·Κράματα ψευδάργυρου και μαγνησίου | |
| ·Ινα άνθρακα | |
| ·Εποξειδικές ρητίνες | |
| ·Πλαστικά είδη | |
| ·Σύνθετα υαλοβάμβακα | |
| ·Σύνθετα γραφίτη |
Προσδιορισμός:
| Γωνία | Διαστάσεις | Βαθμός | ||||||
| Κωδικός ANSI | Κωδικός ISO | Συμβουλές | IC mm |
μικρό mm |
R mm |
Φd mm |
LE mm |
MND 10 |
| VCGT 220,5 | VCGT 110302 | 1Ν | 6.35 | 3.18 | 0.2 | 2.8 | 2.5 | √ |
| VCGT 221 | VCGT 110304 | 1Ν | 6.35 | 3.18 | 0.4 | 2.8 | 2.5 | √ |
| VCGT 330.5 | VCGT 160402 | 1Ν | 9.525 | 4.76 | 0.2 | 4.4 | 2.5 | √ |
| VCGT 331 | VCGT 160404 | 1Ν | 9.525 | 4.76 | 0.4 | 4.4 | 2.5 | √ |
| VCGT 332 | VCGT 160408 | 1Ν | 9.525 | 4.76 | 0,8 | 4.4 | 2.5 | √ |
| Πρόταση ρυθμού ροής | ||||||
| Ακτίνα μύτης (mm) | Ρα εμ | |||||
| 0.2 | 0.4 | 0,8 | 1.6 | 3.2 | 6.4 | |
| Ρυθμός τροφοδοσίας f (mm/στροφές)≤ | ||||||
| 0.2 | 0,028 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 |
| 0.4 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 |
| 0,8 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 |
| 1.2 | 0,069 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 |
| 1.6 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 | 0,453 |
| 2.4 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 | 0,554 |
